Ako profesionálny výrobca by sme vám radi poskytli trojcestné diódové výkonové snímače R&S NRP18ST. Trojcestné diódové výkonové senzory sú vhodné pre mnohé aplikácie, pretože podporujú kontinuálne priemerné, burst average, timeslot average, gate average a stopové merania.
| Modelky | R&S®NRP18S |
| Frekvenčný rozsah | 10 MHz – 18 GHz |
| Rozsah úrovne | -70 dBm - +23 dBm |
| LAN rozhranie | |
| Typ konektora | N (m) |
Rýchle a presné meranie výkonu pre CW a modulované signály
100 000 čítaní/s

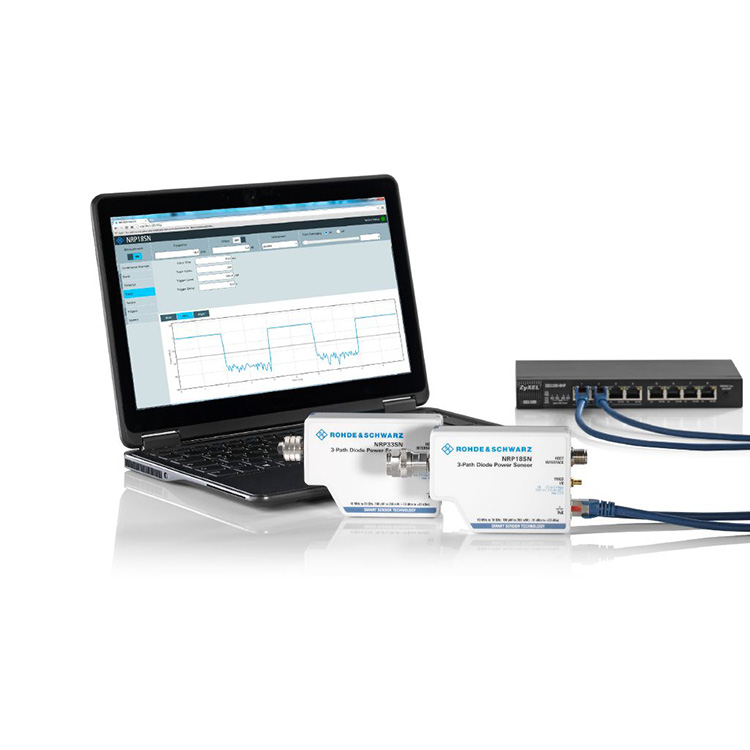

Ovládanie a monitorovanie cez LAN a USB
Senzory pre vysokovýkonné aplikácie
Flexibilná prevádzka so základnou jednotkou R&S®NRX

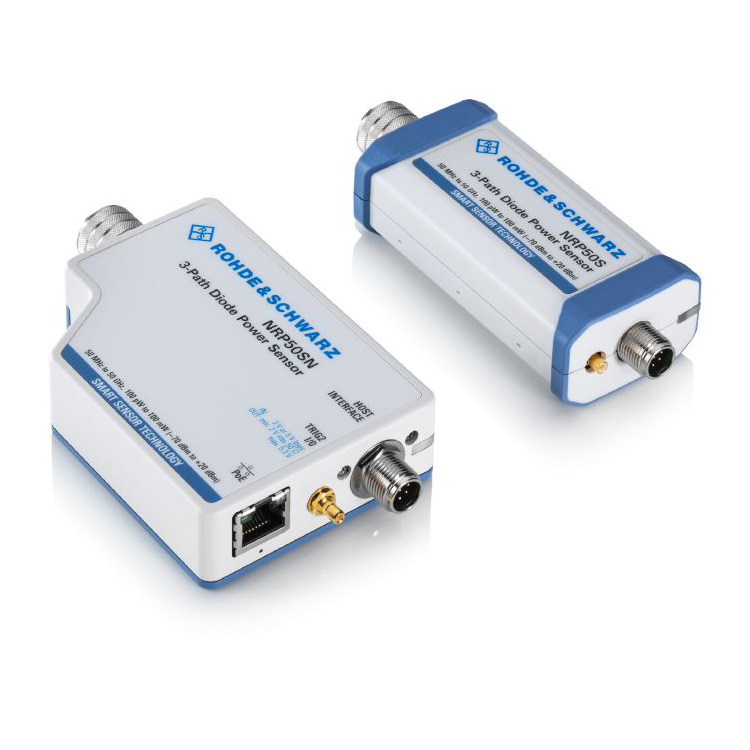

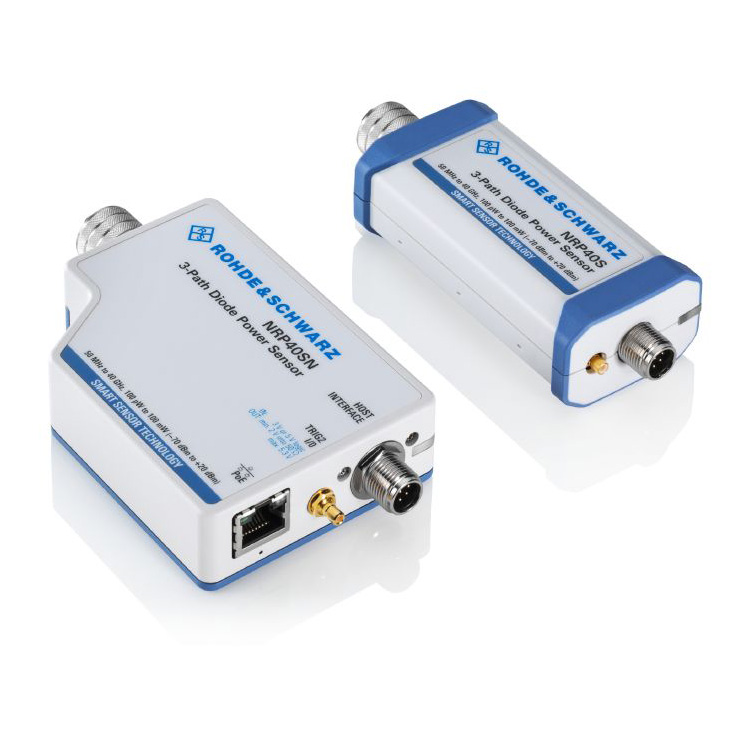

Ako profesionálny výrobca by sme vám radi poskytli trojcestné diódové výkonové snímače R&S NRP18ST. Výkonové snímače R&S®NRPxxS/SN používajú tri samostatné diódové cesty, z ktorých každá pracuje v optimálnom rozsahu detektorov. Výsledkom je, že priemerný výkon možno určiť s vysokou presnosťou nezávisle od typu modulácie. Výsledky merania nie sú takmer ovplyvnené rušivými signálmi alebo harmonickými. Výkonové snímače R&S®NRPxxS/SN sa preto správajú podobne ako snímače tepelného výkonu, ale ponúkajú výrazne vyššiu rýchlosť. Poskytujú dynamický rozsah až 93 dB s vynikajúcou spodnou hranicou merania –70 dBm.
Ideálne riešenie pre mnoho aplikácií
Trojcestné diódové výkonové senzory sú vhodné pre mnohé aplikácie, pretože podporujú kontinuálne priemerné, burst average, timeslot average, gate average a stopové merania. Vďaka vynikajúcemu výkonu a bezprecedentnej rýchlosti a presnosti merania je možné senzory použiť na presné meranie priemerného výkonu na bezdrôtových signáloch, ako sú GSM a 3GPP, ako aj na signáloch s vyššou šírkou pásma, ako sú LTE, LTE-Advanced alebo 5G.
Vylepšený koncept troch ciest

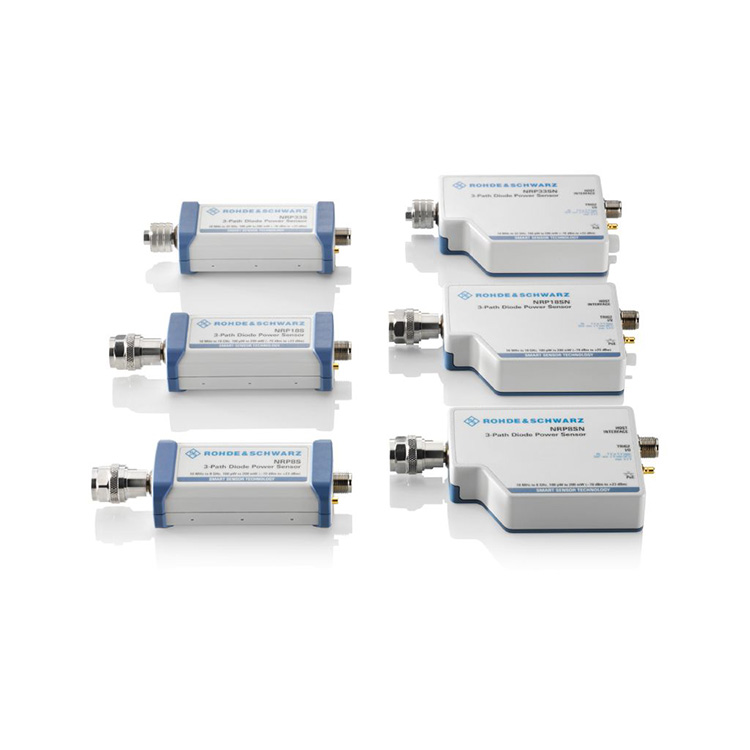

Výkonové snímače R&S®NRPxxS(N) používajú tri samostatné diódové cesty, z ktorých každá pracuje v optimálnom rozsahu detektora. Priemerný výkon je možné určiť s vysokou presnosťou bez ohľadu na typ modulácie. Výsledky merania nie sú takmer ovplyvnené rušivými signálmi alebo harmonickými. Výkonové snímače R&S®NRPxxS(N) sa preto správajú podobne ako tepelné výkonové snímače, ale ponúkajú výrazne vyššiu rýchlosť a dynamický rozsah až 93 dB.
Dokonca aj pri nízkych úrovniach až do -70 dBm
Pre zvýšenie presnosti merania na nízkych úrovniach je potrebné spriemerovať viaceré namerané hodnoty. Priemerovanie síce znižuje šumovú zložku, no zároveň spomaľuje meranie. Výkonové snímače R&S®NRPxxS(N) boli preto navrhnuté s ohľadom na extrémne nízku hlučnosť merania.
Výkonové snímače R&S®NRPxxS(N) dokážu vykonávať merania až do spodnej hranice –70 dBm s najvyššou rýchlosťou a presnosťou, aké sú v súčasnosti na trhu dostupné.
Neobmedzené meranie času až 100 000 meraní/s
V rýchlom kontinuálnom priemernom režime môžu výkonové snímače R&S®NRPxxS(N) vykonať až 100 000 spustených meraní/s s minimálnym časom opakovania spustenia 100 µs bez straty merania. Táto rýchlosť merania sa dosiahne použitím režimu s vyrovnávacou pamäťou. V režime vyrovnávacej pamäte sa všetky namerané údaje zhromažďujú vo vnútri snímača a v jednom bloku sa prenášajú do hostiteľa snímača. Senzory R&S®NRPxxS(N) vykonávajú nový rýchly režim bez časového obmedzenia!
Vykonávajte merania výkonu až do 30 W

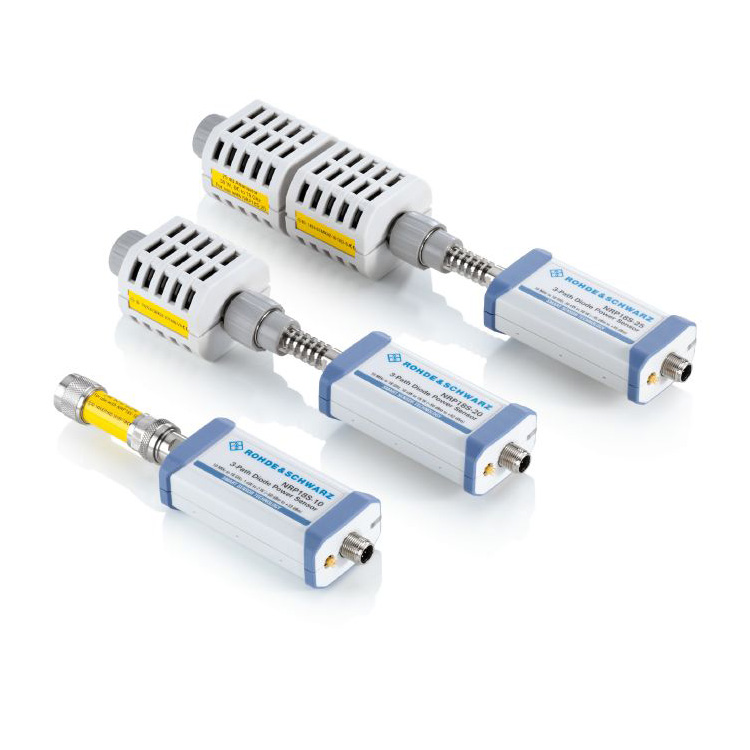

Vysokovýkonné trojcestné diódové výkonové snímače R&S®NRP18S-10, R&S®NRP18S-20 a R&S®NRP18S-25 pozostávajú z R&S®NRP18S a 10/20/25 dB upstream atenuátora. Sú schopné vykonávať merania výkonu až do 2 W, 15 W a 30 W. Pri použití s atenuátorom sa automaticky korigujú chyby nesúladu medzi snímačom a atenuátorom. S-parametre pre atenuátor sú určené a uložené v snímači počas výroby.
Špeciálne navrhnuté na použitie v tepelne vákuových (TVAC) komorách

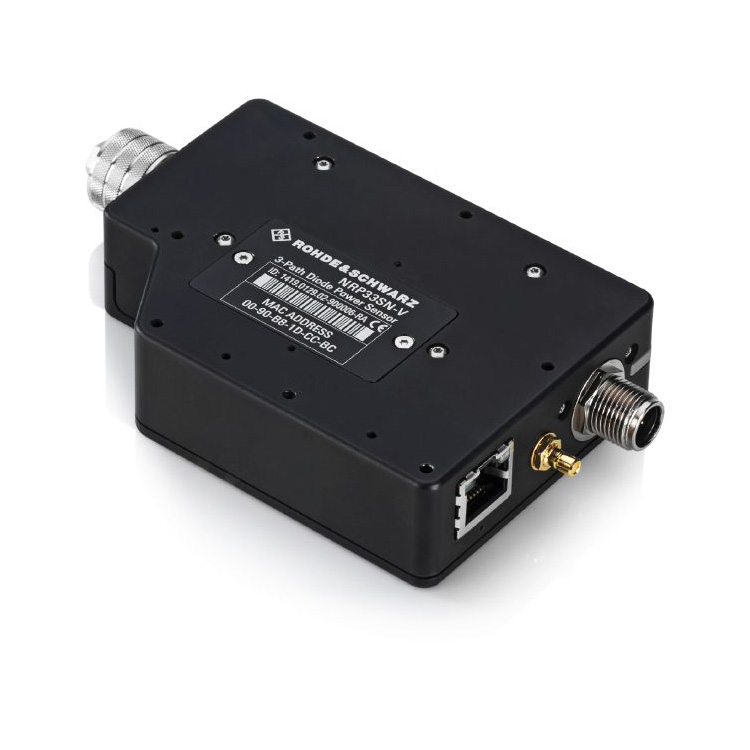

Výkonový senzor kompatibilný s R&S®NRPxxSN-V TVAC je navrhnutý pre aplikácie satelitnej komunikácie vo frekvenčnom rozsahu až do 67 GHz. Všetky komponenty sú počas výrobného procesu vypaľované vo vákuovej komore, takže odplyňovanie je obmedzené na minimum. Vďaka schopnosti LAN je možné výkonové senzory ľahko ovládať a monitorovať zvonku komory, zatiaľ čo vetracie otvory v kryte zabezpečujú vyrovnávanie tlaku.
