Ako profesionálny výrobca by sme vám radi poskytli vysoko kvalitné digitálne multimetre Fluke8558A. 8558A zdieľa rovnakú platformu ako plne naložený referenčný multimeter 8588A.
Ako profesionálny výrobca by sme vám radi poskytli vysoko kvalitné digitálne multimetre Fluke8558A. 8,5-miestny multimeter 8558A ponúka digitalizáciu s vysokým rozlíšením 5 megavzoriek za sekundu pre automatizáciu systému v laboratóriách a výrobných testovacích prostrediach. Nový dizajn vysokorýchlostného systému Fluke a najrýchlejšia schopnosť priamej digitalizácie v odvetví umožňujú výrazné zvýšenie priepustnosti pre mnohé automatizované systémové aplikácie, ktoré vyžadujú kombináciu najvyššej rýchlosti a najlepšej presnosti. Vynikajúca presnosť je poskytovaná v širokom rozsahu merania, cez deväť funkcií, s intuitívnym užívateľským rozhraním na farebnom displeji.
8558A zdieľa rovnakú platformu ako plne naložený referenčný multimeter 8588A. Platforma obsahuje bežné intuitívne používateľské rozhranie s ľahko navigovateľnou štruktúrou menu pre všetky konfigurácie a zodpovedajúcimi príkazmi kompatibilnými so SCPI pre automatizované prostredie. Platforma 8588A zaručuje minimálne 100 000 meraní za sekundu pri 4,5 čísliciach cez GPIB, USBTMC alebo Ethernet a integrovanú dátovú pamäť, ktorá pojme až 15 miliónov meraní.

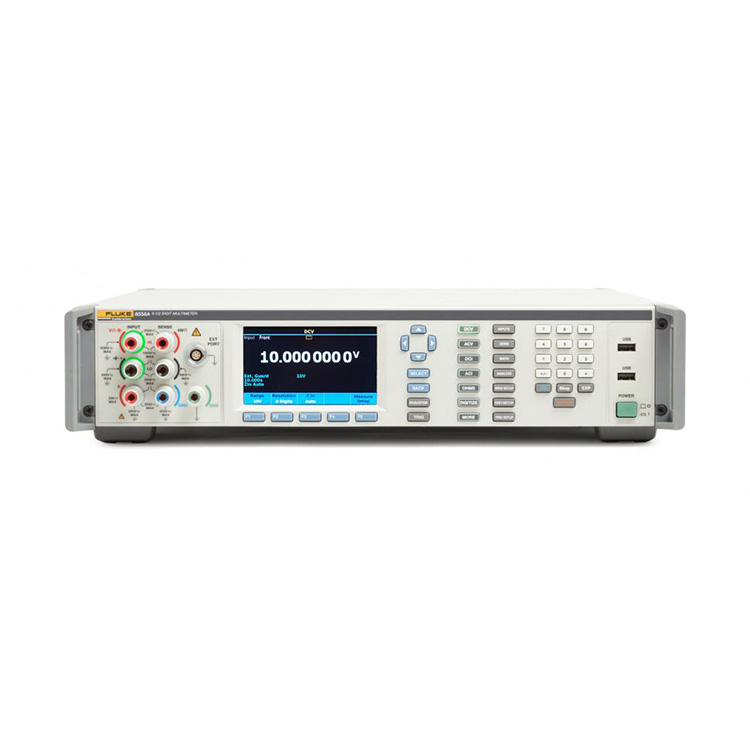

A. Terminály na riadenie vizuálneho pripojenia
Aktívne svorky sa rozsvietia a navádzajú užívateľa na správne pripojenie.
B. Ľahko prístupné konfigurácie
Rozsah, clona, vstupná impedancia, filter RMS a ďalšie konfigurácie merania sú ľahko dostupné.
C. Veľký, jasný plnofarebný displej
Intuitívne používateľské rozhranie a plochá štruktúra menu uľahčujú prístup ku konfiguráciám a prezeraniu grafov trendov, kriviek, FFT, histogramu a štatistík.
D. Programovateľný predný/zadný elektronický spínač
Eliminuje manuálnu prevádzku a umožňuje okamžité výsledky pomeru pomocou jediného diaľkového príkazu.
E. 30 A terminál (len 8588A; 2A pre 8558A)
Umožňuje najširší rozsah merania prúdu v odvetví prostredníctvom jediného terminálu.
F. Tlačidlá softvérovej ponuky
Prispôsobte sa aktívnej funkcii, takže štruktúra menu je intuitívna a ľahko sa učí.
G. Viacjazyčný výber
Možnosť výberu z angličtiny, čínštiny, francúzštiny, japončiny, kórejčiny, ruštiny a španielčiny.
H. Spúšť Run/Stop
Prepína kontinuálny alebo voľný priebeh merania.
I. USB porty
Sťahujte dáta rýchlo a jednoducho na flash disk.

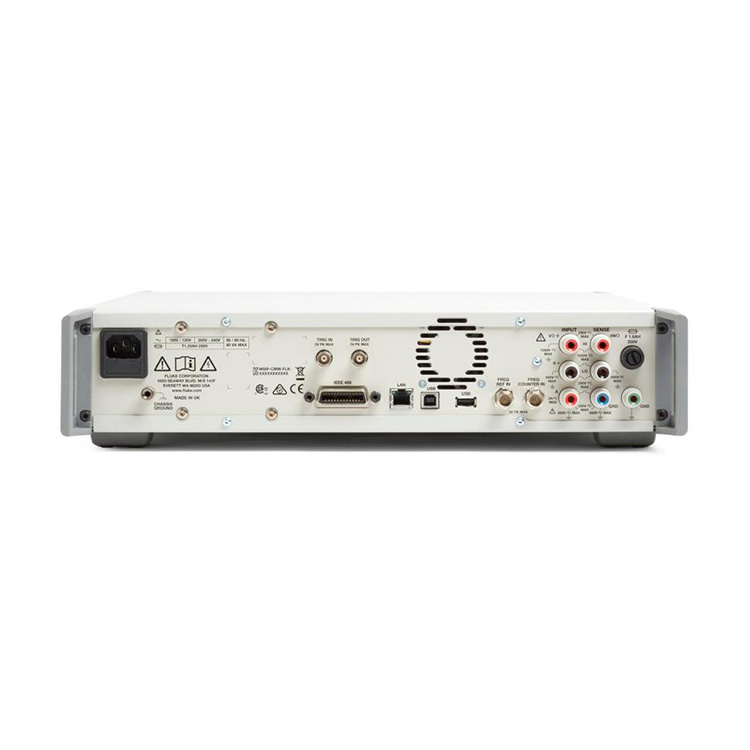

Fluke 8558A s popismi (späť)
J. Spustenie/vypnutie
Presné spúšťanie maximalizuje synchronizáciu v automatizácii systému.
K. Freq Counter
Umožňuje meranie frekvenčného čítača 100 MHz pri 0,5 uHz/z.
L. Vstupné svorky na zadnom paneli
Zrkadlí vstupné svorky na prednom paneli pre kompatibilitu pripojenia a umožňuje meranie predného/zadného skenovania.
M. IEEE 488, LAN, USB rozhrania
Štandardné vzdialené rozhranie pre priamu integráciu systému.
N. USB port
Sťahujte dáta rýchlo a jednoducho na flash disk.
O. 2 A terminál
DC napätie
100 mV až 1000 V, (1050 V max)
2,02x plný rozsah
Maximálne rozlíšenie: 1 nV
4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 rok
0,5 μV/V (95 %) 0,65 μV/V (99 %), 24 hodinová stabilita
Čítacia clona 0 až 10 s (rozlíšenie 200 ns)
jednosmerný prúd
10 uA až 2 A (8558A)
2,02x plný rozsah
Maximálne rozlíšenie: 1 pA
9 μA/A (95 %), 12 μA/V (99 %), 1 rok
0 ns až 100 s čítacia clona
striedavé napätie
10 mV až 1000 V, 1 Hz až 10 MHz, (1050 Vrms max)
2,02x plný rozsah Vpp, 1,2x plný rozsah Vrms
Maximálne rozlíšenie: 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 rok
AC prúd
10 uA až 30 A (len 8588A; 2 A pre 8558A)
2,02x plný rozsah Vpp, 1 Hz až 100 kHz 1,2x plný rozsah Vrms
Maximálne rozlíšenie: 1 pA
300 μA/A (95 %), 387 μA/V (99 %), 1 rok
Odpor
1Ω až 10 GΩ (max. 20 GΩ)
2,02x plný rozsah
Maximálne rozlíšenie: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 rok
Režim nízkeho prúdu, režim vysokého napätia a reverzácia prúdu Tru Ohms™
Digitalizovať V
100 mV až 1000 V, (1050 V max)
2,02x plný rozsah
Maximálne rozlíšenie: 18 bitov
5 mega vzoriek za sekundu vzorkovacia frekvencia
Šírka pásma až 20 MHz
Digitalizovať I
10 μA až 30 A (len 8588A; 2 A pre 8558A)
2,02x plný rozsah
Maximálne rozlíšenie: 18 bitov
5 mega vzoriek za sekundu vzorkovacia frekvencia
Šírka pásma až 4 MHz
Frekvencia alebo obdobie
Napätie do 10 MHz
Prúd, do 100 kHz
Frekvencia až 100 MHz na BNC
0,5 μHz/Hz, 1 rok
Kapacita
1 nF až 100 mF
400 μF/F, 1 rok
Teplota
PRT a termočlánok
5 mK PRT, 25 mK TC - 1 rok
RF výkon
Rhode & Schwarz NRP série DC I a AC I externý bočník
Externý bočník DC I a AC I
A40B a akýkoľvek iný externý bočník
Rýchlosť čítania
1 čítanie /s @ 8,5 číslic do pamäte
100 000 meraní/s @ 4,5 číslice do pamäte
Až 5 000 000 (5 MS/s) meraní/s do volatilnej pamäte v digitalizácii V a I
Prenos až 500 000 čítaní/s cez USB v binárnom formáte
Pamäť merania
15 miliónov načítaní voliteľných
7,5 milióna meraní s nezávislou časovou značkou
16 GB nezávislá
GPIB, USBTMC, Ethernet
Natívne vzdialené príkazy kompatibilné s SCPI
Režim emulácie 8508A a 3458A
Plná podpora knižnice kalibračných postupov MET/CAL™ v emulácii Fluke 8508A
IVI vodič
USB kľúč na pohodlný prenos dát vo formáte .csv
Spúšťacie mechanizmy
Manuálna spúšť
Externé spúšťanie a spúšťanie BNC
Interný alebo úrovňový spúšťač
Spúšť časovača
Epochový spúšťač
Riadková spúšť
Spúšť BUS
