Môžete si byť istí, že si kúpite analyzátory impedancie E4991B v našej továrni. Analyzátor impedancie E4991B s frekvenčným rozsahom 1 MHz až 3 GHz, základnou presnosťou 0,65 % v širokom rozsahu impedancie, možnosťami merania materiálu pre analýzu teplotných charakteristík a funkciou priameho čítania permitivity a permeability.
Môžete si byť istí, že si kúpite analyzátory impedancie E4991B z našej továrne. E4991B Impedančný analyzátor 1 MHz - 3 GHz

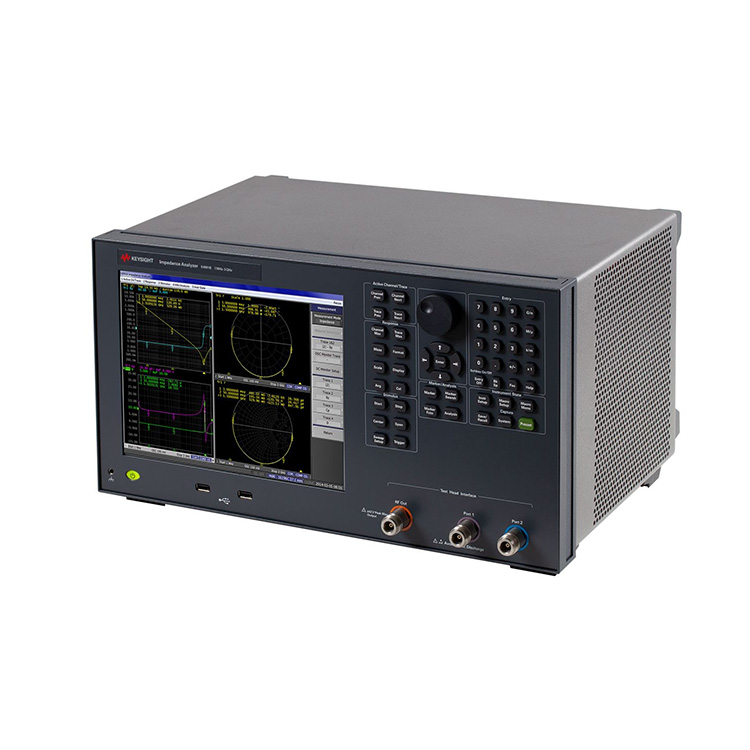

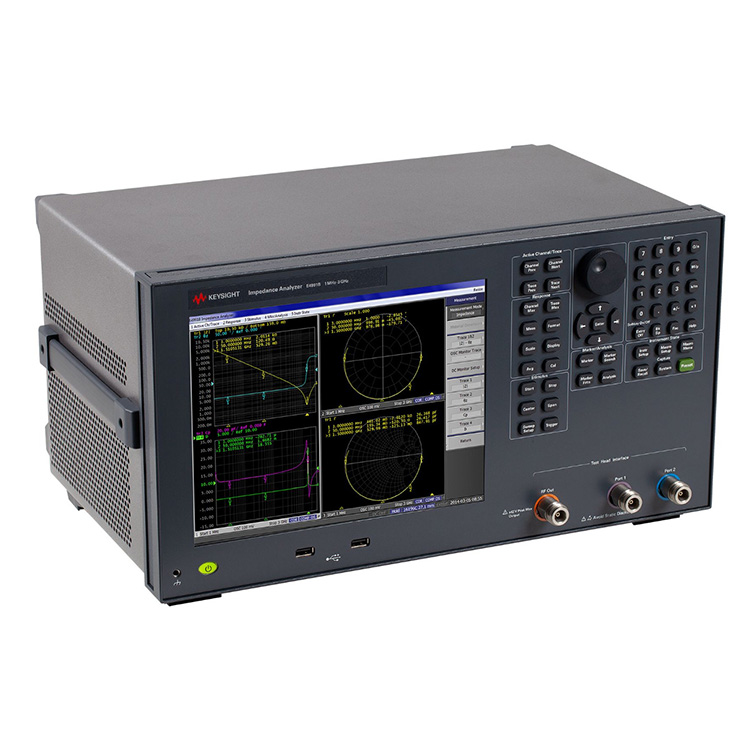

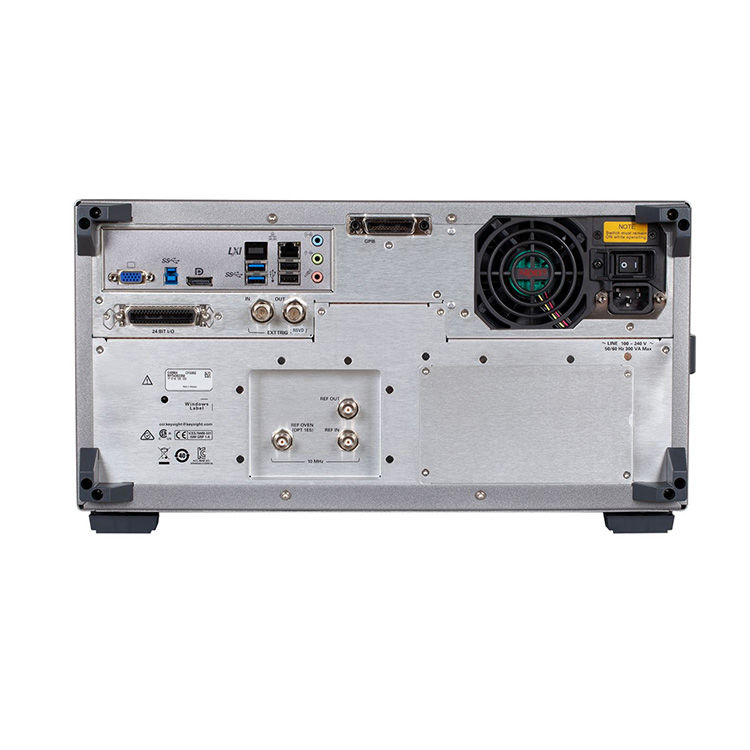

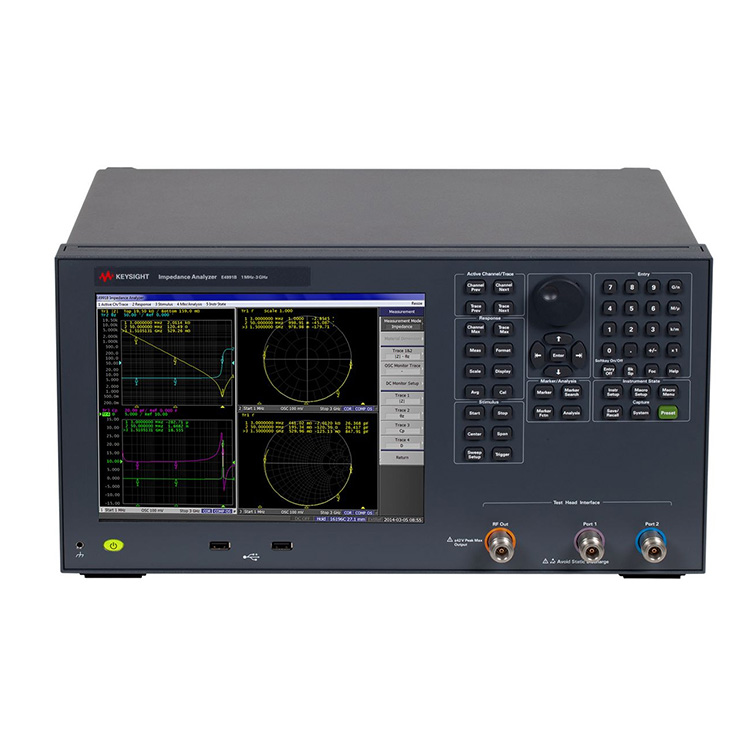

Analyzátor impedancie Keysight E4991B je dokonalým riešením na charakterizáciu a hodnotenie elektronických komponentov, polovodičových zariadení a materiálov.
Tri možnosti rozšírenia frekvencie: 1 MHz až 500 MHz/1 GHz/3 GHz
Základná presnosť ±0,65 % a rozsah impedancie 120 mΩ až 52 kΩ (rozsah presnosti merania 10 %)
Parametre merania: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Vyžaduje sa možnosť 001)
Zabudované jednosmerné predpätie (možnosť 001): 0 V až ±40 V, 0 A až ±100 mA
4-kanálový a 4-stopový na 10,4-palcový farebný LCD s dotykovou obrazovkou
Funkcia analýzy dát: Analýza ekvivalentného obvodu, test limitnej čiary
Meranie dielektrického/magnetického materiálu (možnosť 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Meranie teplotných charakteristík (možnosť 007) a spoľahlivé meranie na plátku (možnosť 010)
Možnosti merania materiálu poskytujú možnosť analýzy teplotných charakteristík (možnosť 007) a funkciu priameho čítania permitivity a permeability (možnosť 002).
Súprava na pripojenie sondovej stanice (možnosť 010) ponúka presné riešenie merania impedancie na doštičke alebo mikrokomponente až do 3 GHz.
E4991B podporuje širokú škálu testovacieho príslušenstva, ktoré je navrhnuté tak, aby bolo meranie jednoduché a spoľahlivé.
Či už pracujete v oblasti výskumu a vývoja, kontroly kvality alebo inšpekcie, E4991B je ideálnym riešením na charakterizáciu a hodnotenie elektronických komponentov, polovodičových zariadení a materiálov.
Pri meraní materiálov E4991B spolupracuje so sadou meraní materiálov N1500A-005 a poskytuje jednoduché merania (až do 1 GHz), od nastavenia zariadení až po generovanie správ.
| Ďalšie informácie: | RF IV, vhodné na presné vyhodnotenie impedancie Analýza ekvivalentného obvodu (7 modelov) Mer. (opt. 002) Test teplotnej charakteristiky (opt. 007) Meranie impedancie na plátku. so sondovou stanicou (opt. 010) 4 kanály, 4 stopy |
| Základná presnosť: | 0,65 % |
| DC zaujatosť: | 0 V až ±40 V, 0 A až ±100 mA (možnosť 001) |
| Frekvencia: | 1 MHz až 500 MHz/1 GHz/3 GHz |
| Maximálna frekvencia: | 3 GHz |
| Meranie: | RF-IV metóda |
| Rozsah merania (presnosť < 10 %): | 120 mΩ až 52 kΩ |
| Ďalšie vlastnosti: | Analýza ekvivalentného obvodu, test limitného vedenia atď. Meranie dielektrického/magnetického materiálu (možnosť 002), meranie teplotných charakteristík (možnosť 007), |
| Špeciálne vlastnosti: | n/a |
| Cieľový DUT: | Zariadenie na všeobecné použitie Materiál |
| Typ: | Impedančný analyzátor |
